Kateter do angioplastyki naczyń obwodowych LOVIX OTW/RX
Angioplastyka naczyń obwodowych
Kateter balonowy OTW/RX, Lovix, przeznaczony jest do poszerzania zmian miażdżycowych de novo lub restenotycznych u pacjentów z objawową chorobą tętnic obwodowych, a także do doprężenia implantowanego stentu (postdylatacji).

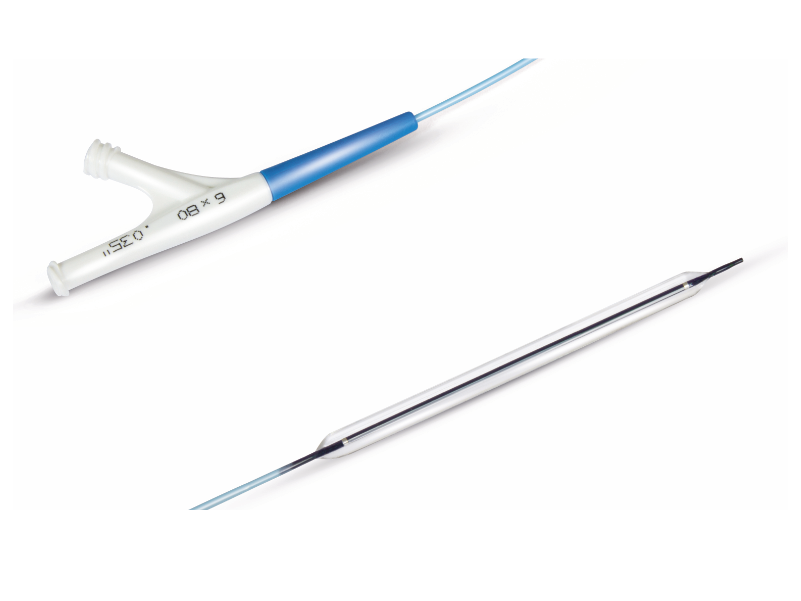

Kateter Lovix do angioplastyki naczyń obwodowych, OTW, składa się z:
- nasadki typu Y;
- dwukanałowej rurki poliamidowej (jeden kanał pod prowadnik, drugi do napełniania balonu);
- poliamidowego balonu.
Kateter posiada dwa znaczniki radiocieniujące wyznaczające walcową część balonu, pozwalające określić jego położenie względem leczonej zmiany.

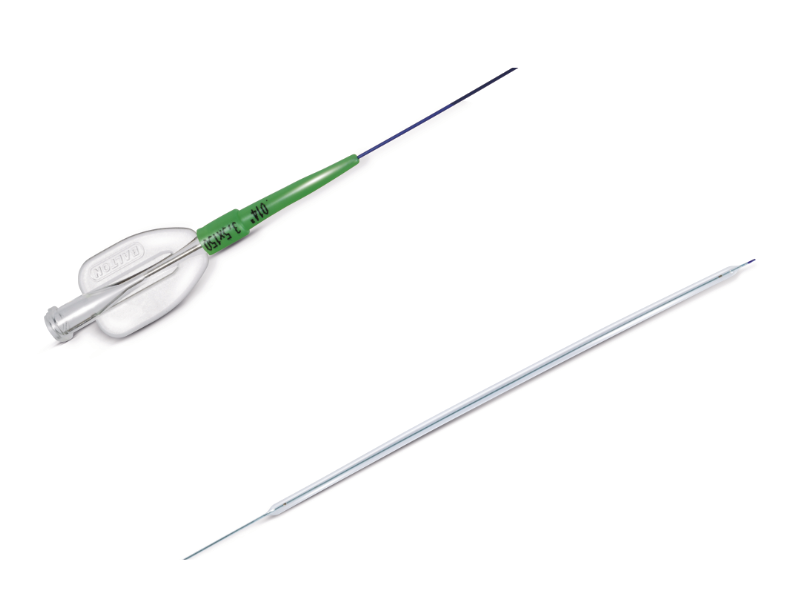

Kateter do angioplastyki naczyń obwodowych LOVIX RX składa się z:
- części dystalnej – posiadającej dwa kanały. Kanał zewnętrzny przeznaczony jest do napełniania balonu, natomiast kanał wewnętrzny służy do przesuwania kateteru po prowadniku. Część dystalna pokryta jest powłoką hydrofilną. Na końcu kateteru znajduje się półpodatny balon z dwoma znacznikami radiocieniującymi, pozwalającymi na ustalenie położenia balonu względem leczonej zmiany. Balon jest zaprojektowany tak, aby napełniać się do określonej średnicy przy zalecanym ciśnieniu napełniania.
- części proksymalnej – składającej się z nierdzewnej, stalowej rurki pokrytej fluoropolimerem oraz korpusu z pojedynczym żeńskim portem w standardzie luer-lock, przeznaczonym do napełniania oraz opróżniania balonu.
Balon jest wprowadzany do leczonej zmiany i napełniany, co przywraca drożność naczynia
Przeznaczenie:
Kateter do angioplastyki naczyń obwodowych Lovix przeznaczony jest do poszerzania zmian miażdżycowych de novo lub restenotycznych u pacjentów z objawową chorobą tętnic obwodowych, a także do doprężenia implantowanych stentów (postdylatacji).
Ogólne dane techniczne
Z SYSTEMEM DOPROWADZAJĄCYM OVER THE WIRE (OTW)
Materiał balonu | poliamid |
---|---|
Średnica balonu | 1,50-16,00 mm |
Długość balonu | 20-250 mm |
Ciśnienie nominalne (w przypadku balonów o średnicach 1,50–4,00 mm) | 10 atm |
Ciśnienie nominalne (w przypadku balonów o średnicach 5,00–7,00 mm) | 8 atm |
Ciśnienie nominalne (w przypadku balonów o średnicach 8,00–16,00 mm | 6 atm |
System wprowadzający | Over The Wire (OTW) |
Długości systemu wprowadzającego | 80 cm, 100 cm, 110 cm, 120 cm, 135 cm, 170 cm |
Z SYSTEMEM DOPROWADZAJĄCYM RAPID EXCHANGE (RX)
Materiał balonu | poliamid |
---|---|
Średnica balonu | 1,25-7,00 mm |
Długość balonu | 10-250 mm |
Ciśnienie nominalne (w przypadku balonów o średnicach 1,25–4,50 mm) | 10 atm |
Ciśnienie nominalne (w przypadku balonów o średnicach 5,00–7,00 mm) | 8 atm |
Kompatybilny prowadnik | maks. 0,014” |
System wprowadzający | Rapid Exchange (RX) |
Długości systemu wprowadzającego | 140 cm |
Dostępne wersje
Z SYSTEMEM DOPROWADZAJĄCYM OVER THE WIRE (OTW)
Numer katalogowy: |
Nominalna średnica balonu [mm] |
Nominalna długość balonu [mm] |
Stosować z prowadnikiem [cale] |
Stosować z introduktorem [F] |
Długość katetera [cm] |
Ciśnienie nominalne [atm] |
|
---|---|---|---|---|---|---|---|
B | C | E | |||||
PBABxCE110 | 1,5 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,018 0,025 |
4 | 110 | 10 | |
PBABxCE110 | 1,5 | 120, 150, 200, 250 | 0,025 | 4 | 110 | 10 | |
PBABxCE110 | 2 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 |
0,018 0,025 |
4 | 110 | 10 | |
PBABxCE110 | 2 | 120,150, 200, 250 | 0,025 | 4 | 110 | 10 | |
PBABxCE110 | 2,5 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,018 0,025 |
4 | 110 | 10 | |
PBABxCE110 | 2,5 | 120, 150, 200, 250 | 0,025 | 4 | 110 | 10 | |
PBABxCE110 | 3 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,018 0,025 |
4 | 110 | 10 | |
PBABxCE110 | 3 | 120, 150, 200, 250 | 0,025 | 4 | 110 | 10 | |
PBABxCE110 | 4 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,018 0,025 0,035 |
5 | 110 | 10 | |
PBABxCE110 | 4 | 120, 150, 200, 250 | 0,035 | 5 | 110 | 10 | |
PBABxCE110 | 5 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,025 0,035 |
5 | 110 | 8 | |
PBABxCE110 | 5 | 120 | 0,025 | 5 | 110 | 8 | |
PBABxCE110 | 5 | 150, 200, 250 | 0,035 | 6 | 110 | 8 | |
PBABxCE110 | 6 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 |
0,025 |
5 | 110 | 8 | |
PBABxCE110 | 6 | 120 | 0,025 | 6 | 110 | 8 | |
PBABxCE110 | 6 | 150, 200, 250 | 0,035 | 6 | 110 | 8 | |
PBABxCE110 | 7 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95,100, | 0,035 | 5 | 110 | 8 | |
PBABxCE110 | 7 | 120, 150,200, 250 | 0,035 | 6 | 110 | 8 | |
PBABxCE110 | 8 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,035 | 5 | 110 | 6 | |
PBABxCE110 | 9 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,035 | 6 | 110 | 6 | |
PBABxCE110 | 10 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,035 | 6 | 110 | 6 | |
PBABxCE110 | 12 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,035 | 7 | 110 | 6 | |
PBABxCE110 | 14 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,035 | 8 | 110 | 6 | |
PBABxCE110 | 16 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 | 0,035 | 8 | 110 | 6 |
Z SYSTEMEM DOPROWADZAJĄCYM RAPID EXCHANGE (RX)
Numer katalogowy: |
Nominalna średnica balonu [mm] |
Minimalna śr. wew. katetera prowadzącego [cale] |
Ciśnienie nominalne [atm] |
Nominalna długość balonu [mm] |
---|---|---|---|---|
B | C | |||
PBARXBxC140 | 1,25 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40 |
PBARXBxC140 | 1,5 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40 |
PBARXBxC140 | 1,75 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40 |
PBARXBxC140 | 2 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 2,25 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 2,5 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 2,75 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 3 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 3,25 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 3,5 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 3,75 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 4 | 0,056 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 4,5 | 0,064 | 10 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 5 | 0,067 | 8 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 5,5 | 0,067 | 8 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 6 | 0,067 | 8 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 6,5 | 0,067 | 8 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
PBARXBxC140 | 7 | 0,071 | 8 | 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 150, 180, 200, 250 |
